เครื่องรีดแผ่น PS Seedling Tay

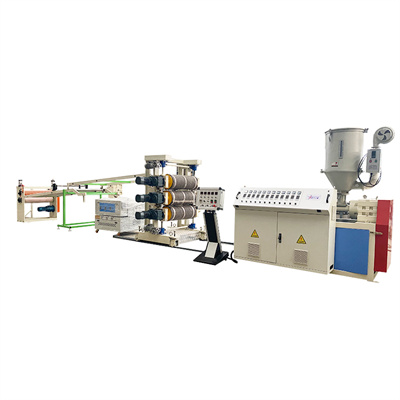

หลักการทำงานของเครื่องอัดรีดแผ่น PS Seedling Tay

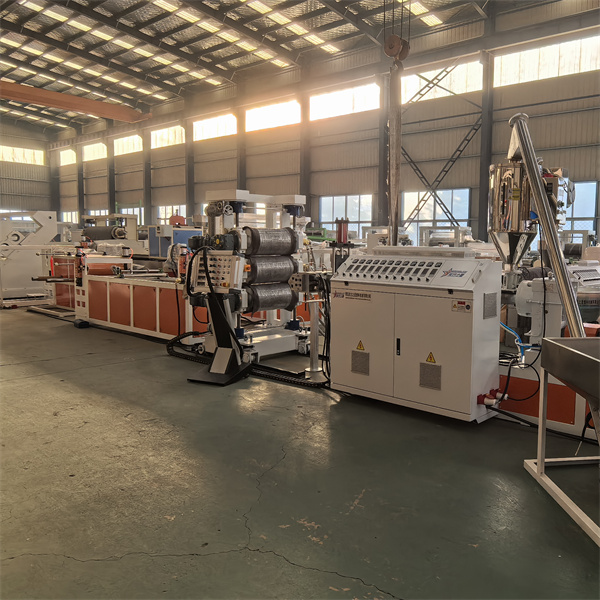

หลักการทำงานของสายการผลิตการอัดขึ้นรูปแผ่น PS คือการแปลงอนุภาค PS ให้เป็นแผ่นต่อเนื่องโดยผ่านกระบวนการต่อเนื่องของการหลอมวัตถุดิบและการทำให้เป็นพลาสติก → การขึ้นรูปหลอม → การทำความเย็นและการสร้างรูปร่าง → การประมวลผลที่ตามมา แกนหลักใช้เทคโนโลยีการอัดขึ้นรูปพลาสติก ขั้นตอนเฉพาะมีดังนี้:

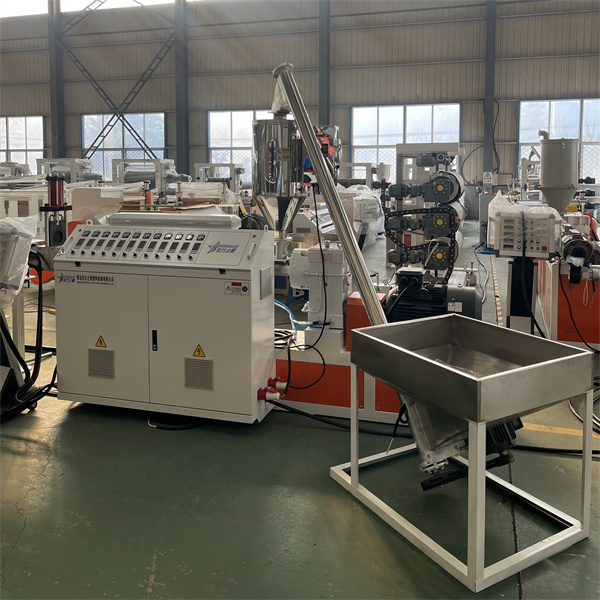

อนุภาค PS แห้งจะถูกส่งไปยังกรวยอัดรีดผ่านอุปกรณ์ป้อนอัตโนมัติ สกรูเครื่องอัดรีดจะค่อยๆ ละลายอนุภาค PS ที่เป็นของแข็งให้กลายเป็นการหลอมที่สม่ำเสมอผ่านการหมุนและการทำความร้อนภายนอก วัสดุที่หลอมละลายจะถูกผลักไปที่ T-die (ช่องการไหลแบบเรียบ) เพื่อกำหนดความกว้างของแผ่นเบื้องต้น ฟิล์มหลอมเหลวจะเข้าสู่เครื่องรีดแบบสามม้วนและแข็งตัวและขึ้นรูปอย่างรวดเร็ว เครื่องดึงแผ่นที่มีรูปทรงจะถูกดึงด้วยความเร็วสม่ำเสมอ และเครื่องเล็มจะขจัดเสี้ยนออก สุดท้ายก็ม้วนเป็นม้วนธรรมดาโดยใช้เครื่องม้วน

เครื่องอัดรีดแผ่น PS Seedling Tay - พารามิเตอร์ผลิตภัณฑ์

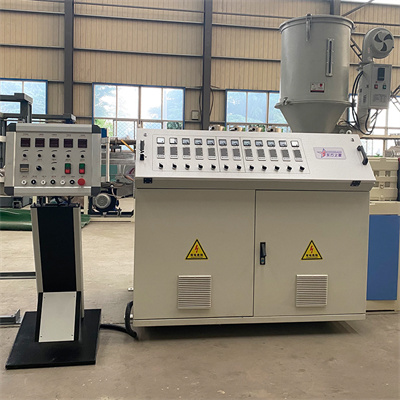

เครื่องอัดรีดแผ่น PS Seedling Tay - เครื่องอัดรีด SJ 65-30 / 1

A. เฟืองลดความเร็วได้รับการประมวลผลด้วยโลหะผสมเหล็กคุณภาพสูงและผ่านกระบวนการเจียรฟัน เพื่อให้เฟืองทั้งหมดมีข้อดีของการดูดซับแรงกระแทก เสียงต่ำ ความต้านทานการสึกหรอ และอายุการใช้งานที่ยาวนาน จุดหล่อลื่นทั้งหมดในกล่องเป็นการหล่อลื่นแบบบังคับและน้ำมันหล่อลื่นมีระบบระบายความร้อนด้วยน้ำที่มีประสิทธิภาพสูง

วัสดุสกรู B. ใช้เหล็กไนไตรด์คุณภาพสูง 38CrMOALA และการบำบัดด้วยไนไตรด์ ความลึกของไนไตรด์: 0.3-0.6 มม. ความแข็ง 740 HV. ความเปราะบางเกรด 2

C. วัสดุกระบอกสูบทำจากเหล็กไนไตรด์คุณภาพสูง 38CrMoALA และหลังการบำบัดไนไตรด์ ความลึกของไนไตรด์: 0.4-0.7 มม. ความแข็ง 940 HV เกรดความเปราะบาง 2

D. เครื่องทำความร้อนใช้เครื่องทำความร้อนอลูมิเนียมหล่อ และเครื่องทำความร้อนแต่ละเครื่องมีท่อระบายความร้อน

E. พื้นที่ทำความเย็นกระบอกสูบ : 5. ทำจากสแตนเลส

F. พัดลมใช้เสียงต่ำที่นำเข้าและพัดลมระบายความร้อนที่มีประสิทธิภาพ (รุ่น: ประเภท DF) และกำลังพัดลม 250W / ชุด

กำลังของกรัม มอเตอร์ AC คือ 30KW (มอเตอร์ Shandong Hongqi หรือ Rongcheng)

H. รูปแบบการควบคุม: การควบคุมการแปลงความถี่ (โดยใช้ Inwitten Governor)

I. เส้นผ่านศูนย์กลางของสกรู: 65 ม. (ใช้ดรัมสกรูเจ้อเจียง Zhoushan)

เจ. อัตราส่วนภาพ: 30:1

K. เครื่องอัดรีดได้รับความร้อนใน 5 โซน และพลังงานความร้อนของแต่ละพื้นที่คือ 5KW พื้นที่ Spby 1, พื้นที่สำรองเชื้อรา 5

L. ตู้ควบคุมไฟฟ้าหนึ่งชุด (ตู้ควบคุมแนวตั้ง, ตู้ไฟฟ้าพร้อมระบบป้องกันล็อค, ตัวควบคุมอุณหภูมิอัจฉริยะ Omron, คอนแทคซีเมนส์, ตัวควบคุมการแปลงความถี่ทรอน)

สายการผลิตการอัดรีดแผ่น PS - แม่พิมพ์

A. ความกว้างที่มีประสิทธิภาพของแม่พิมพ์: 350 มม. เหมาะสำหรับผลิตภัณฑ์ที่มีความหนา 0.3-2 มม.

B. วัสดุแม่พิมพ์ใช้ 5CrNiMO ของเหล็กโลหะผสมทนความร้อนคุณภาพสูงยี่ห้อนำเข้า

C. โครงสร้างแม่พิมพ์ไหลไปสู่การชุบฮาร์ดโครเมียม และมีการปรับไมโครสกรูเสริม

D. แม่พิมพ์แบ่งออกเป็น 3 โซนสำหรับทำความร้อนและสแตนด์บาย 2 โซน

E. วิธีการทำความร้อนคือการให้ความร้อนแก่ส่วนแกนแกนทำความร้อน

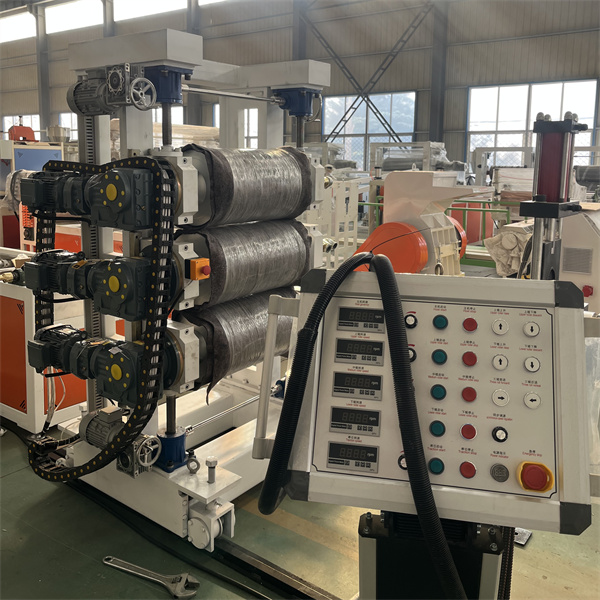

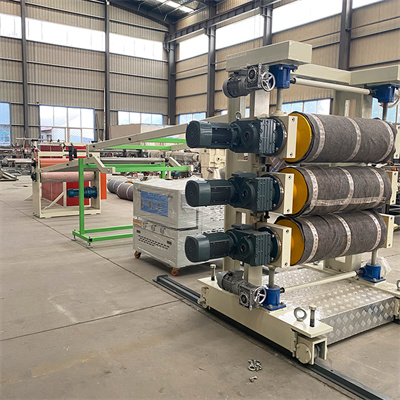

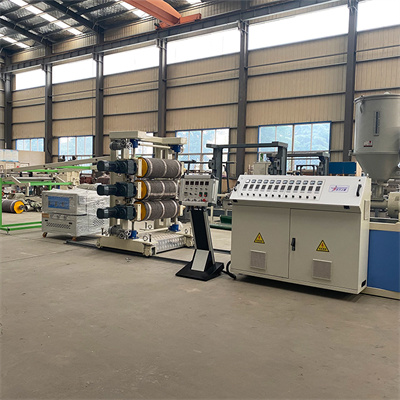

PS Seedling Tay Sheet Extrusion Machine-สามปฏิทิน

ก. โครงสร้าง; แนวตั้งสามลูกกลิ้ง

B. จำนวนลูกกลิ้ง สามชิ้น

C. เส้นผ่านศูนย์กลางลูกกลิ้ง: 320 มม. (Changzhou Lianfeng หรือ Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. ความยาวลูกกลิ้ง: 600 มม

E. ความหนาของผนังลูกกลิ้ง: 25 มม

F. ลูกกลิ้ง: วัสดุทำจากเหล็กยี่ห้อ และหลังการรักษา ความแข็งสามารถเข้าถึง RC60-65

G. การรักษาพื้นผิวลูกกลิ้ง: การรักษากระจก และการขัดเงาแบบละเอียด

H. โครงสร้างลูกกลิ้งใช้ระบบสื่อแลกเปลี่ยนอย่างรวดเร็วแบบหลายชั้นเพื่อให้แน่ใจว่าอุณหภูมิคงที่ของลูกกลิ้ง

I. ตัวกลางอุณหภูมิคงที่ของลูกกลิ้ง: น้ำบริสุทธิ์หรือน้ำอ่อนตัว

J. ระบบอุณหภูมิใช้อุณหภูมิของลูกกลิ้งทั้งสามเพื่อควบคุมโหมดระบบอย่างอิสระ สามารถปรับอุณหภูมิของลูกกลิ้งทั้งสามได้ตามต้องการ ติดตั้งปั๊มขนาด 0.75kw จำนวน 3 เครื่อง

ระบบควบคุมของ k และลูกกลิ้งสามตัวใช้โหมดระบบควบคุมอิสระ

I. ใช้ระบบส่งกำลังลดเพื่อให้แน่ใจว่าการทำงานที่ราบรื่นของลูกกลิ้งทั้งสาม

M. ระบบควบคุมการกำหนดค่าใช้ระบบควบคุมการแปลงความถี่พร้อมการควบคุมความเร็วแบบซิงโครนัสและอิสระ

N. กำลังส่ง 0.75 KW x 3 ชุด

O. ด้วยระบบหยุดฉุกเฉินสามลูกกลิ้งเสริม

P. ติดตั้งระบบปรับความแม่นยำในการกวาดล้างสามลูกกลิ้งเสริม

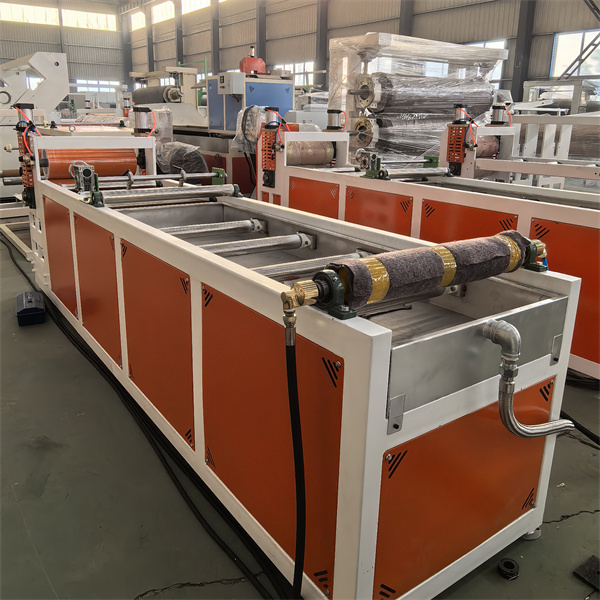

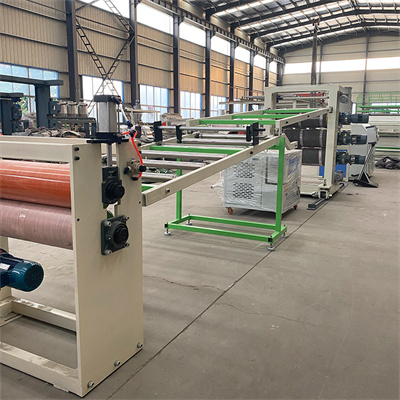

เครื่องอัดรีดแผ่น PS Seedling Tay - อุปกรณ์ทำความเย็น

A. จำนวนลูกกลิ้งเปล่า: 12

B. เส้นผ่านศูนย์กลางของลูกกลิ้งส่งอากาศ: 75 มม

C. ความยาวของลูกกลิ้งส่งลม: 600 มม

D. การรักษาพื้นผิวของลูกกลิ้งส่งอากาศ: สแตนเลส

E. ความยาวของอุปกรณ์ส่งลม: 4 ม

ฉ. ด้วยมีดตัดทอง ๒

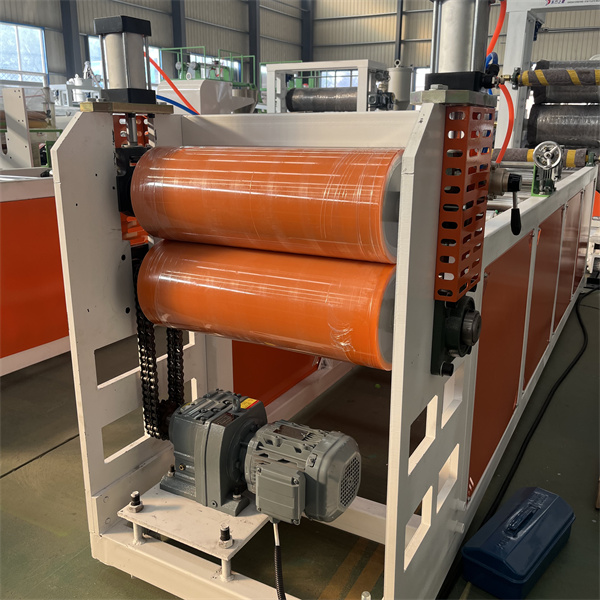

เครื่องอัดรีดแผ่น PS Seedling Tay - รถแทรกเตอร์

ก. ลูกกลิ้งยางฉุด : กลุ่มเดียว

B. เส้นผ่านศูนย์กลางการฉุด: 220 มม

C. ความยาวการลาก: 600 มม

D. พื้นผิวลูกกลิ้งยางฉุดเคลือบด้วยความทนทานต่อการกัดกร่อน ทนต่ออุณหภูมิ ยางทนต่อการสึกหรอและขัดเงา

ระบบส่งกำลังลดความเร็วของ E. ใช้ระบบส่งกำลังแบบลดความเร็ว

F. ด้วยตัวแปลงความถี่ 0.75KW

G. ระบบเสริมสามลูกกลิ้งกดและระบบปรับความเร็วการลาก ระบบปรับความเร็วอิสระของรถแทรกเตอร์เสริม

ก. ชุดอุปกรณ์ติดฟิล์มกันรอย

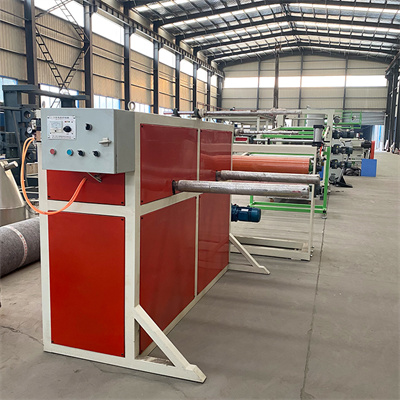

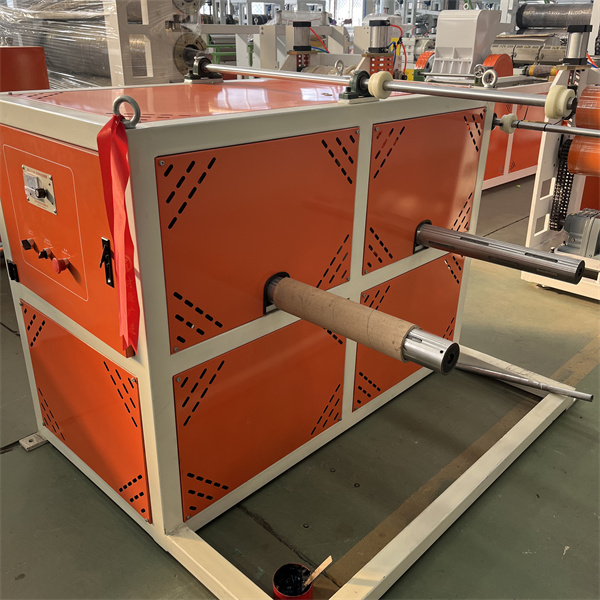

เครื่องอัดรีดแผ่น PS Seedling Tay - เครื่องม้วน

1.1 ม้วนงอและปรับระดับ

2. วิธี Wiling: เส้นผ่านศูนย์กลาง 76 กระดาษกระบอกแก๊สเพลาที่เพิ่มขึ้น

3. สถานีงานรวบรวม: สถานีงานคู่
