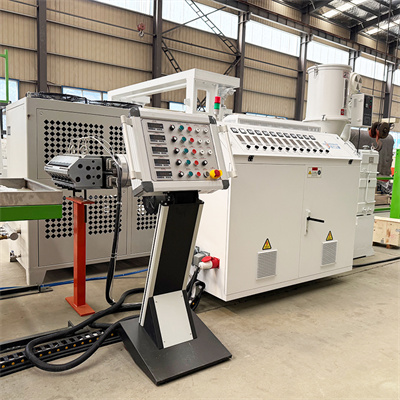

การออกแบบสกรูแบบพิเศษ ความลึกของร่องสกรูที่ปรับให้เหมาะสม และอัตราส่วนแรงอัดช่วยให้มั่นใจได้ว่าจะมีการขึ้นรูปพลาสติกอย่างทั่วถึงและการผสมวัตถุดิบภายในถังสม่ำเสมอ เทอร์โมคัปเปิลความแม่นยำสูงรับประกันอุณหภูมิที่คงที่ในทุกโซน ป้องกันข้อบกพร่อง เช่น ฟอง ริ้ว และหมอกควันสีขาวในแผ่นที่เกิดจากความร้อนสูงเกินไปเฉพาะจุดหรืออุณหภูมิต่ำ
แม่พิมพ์แผ่น TPU ใช้หัว T-die เคลือบโครเมียมและขัดเงาเหมือนกระจก การออกแบบเส้นทางการไหลมีความสมมาตรและราบรื่น โดยไม่มีจุดบอด ทำให้มั่นใจได้ถึงการกระจายตัวของหลอมที่สม่ำเสมอ ช่องว่างปากแม่พิมพ์สามารถปรับได้อย่างละเอียด (ด้วยความแม่นยำ 0.01 มม.) รองรับความหนาของแผ่นตั้งแต่ 0.1 ถึง 5 มม. เครื่องอัดรีดแผ่น TPU มาพร้อมกับหน่วยระบายความร้อนและการสร้างรูปร่างแบบสามลูกกลิ้ง พื้นผิวลูกกลิ้งขัดเงากระจกและอุณหภูมิของน้ำหล่อเย็นจะถูกควบคุมโดยระบบอุณหภูมิคงที่ ช่วยให้เย็นตัวลงอย่างรวดเร็วและปรับรูปทรงได้ ในขณะเดียวกันก็ทำให้พื้นผิวเรียบเนียนไร้รอยขีดข่วน ความเรียบและความทนทานต่อความหนาของแผ่น (ภายใน ± 0.03 มม.) จะถูกควบคุมโดยแรงกดระหว่างลูกกลิ้ง
| หมายเลขคำสั่งซื้อ | ชื่อ | ปริมาณ |
| 1 | เครื่องป้อนสกรูสแตนเลส | 1 ชุด |
| 2 | SJ 75-33/1 สกรูเดี่ยว | 1 ชุด |
| 3 | MJ-400แม่พิมพ์แผงไฟ | 1 ชุด |
| 4 | ปฏิทินสามม้วน BF-500X∮320 | 1 ชุด |
| 5 | ขายึดความเย็น BF-1500-6 เมตร | 1 ชุด |
| 6 | BF-500*∮220 ลูกกลิ้งยางฉุด | 1 ชุด |
| 7 | ขดลวดเสียดทาน BF-500 | 1 ชุด |
| 8 | เครื่องลูกกลิ้งน้ำอุณหภูมิคงที่สามในหนึ่งเดียว | 1 ชุด |
| 9 | ตู้ควบคุมไฟฟ้าสายการผลิตอัดรีดเขต DK-18 | 1 ชุด |
| 1 0 | ข้อมูลทางเทคนิคเกี่ยวกับอุปกรณ์สุ่ม | 1 สำเนา |
| เส้นผ่านศูนย์กลางของสกรู: | 75 มม. (โจวซาน เจ้อเจียง) |
| อัตราส่วนความยาวสกรูต่อเส้นผ่านศูนย์กลาง: | 3 0∶ 1 |
| โครงสร้างสกรู: | สกรูปรับสภาพพลาสติกสูงใหม่ เหมาะสำหรับวัสดุที่เป็นผงและเม็ด |
| วัสดุสกรูทรงกระบอก: | การบำบัดไนไตรด์ด้วย 38C rMoAIA |
| ความลึกของชั้นไนไตรด์: | 0.4-0.7 มม |
| ความแข็งของสกรู: | เอชวี> 740 |
| ความแข็งของกระบอกสูบ: | เอชไอวี>940 |
| ความเร็วของสกรู: | 1 5-7 0 รอบต่อนาที |
| กำลังมอเตอร์: | 45 กิโลวัตต์ (มอเตอร์แบรนด์ซานตง) ส่วนทำความร้อน 5 x 6 kw (อลูมิเนียมหล่อ + ฝากระโปรงสแตนเลส) ระบายความร้อนทรงกระบอก 6 โซน x 180w |
| เอาท์พุตการอัดขึ้นรูป: | 150กก./ชม ทดเกียร์ ลดหน้าแดง ลด Y-3 15 (ผลิตในฉางโจว มณฑลเจียงซู) รูปแบบการติดตั้ง สายพานขับหรือข้อต่อเพลาเชื่อมต่อโดยตรง วัสดุเกียร์ 20CrMnTi คาร์บูไรซ์และดับแล้ว |
วัสดุแม่พิมพ์: การตีและแบ่งเบาบรรเทาเหล็กแม่พิมพ์คุณภาพสูง, การชุบฮาร์ดโครม, การขัดเงา
หัวจานพร้อมไม้แขวนเสื้อมีความหนา 0.5-2 มม. และกว้าง 400 มม
ความกว้างที่มีประสิทธิภาพของแม่พิมพ์คือ 400 มม. ต่อชุด

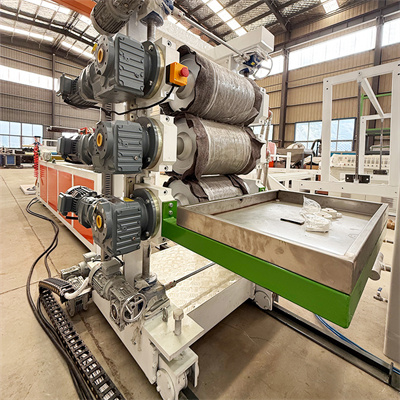

เครื่องอัดรีดแผ่น TPU เครื่องอัดรีดสามม้วน:1
A. โครงสร้างของเครื่องรีด: แนวตั้งสามม้วน (พร้อมอุปกรณ์ป้องกันความปลอดภัยของลูกกลิ้ง)
ข. จำนวนลูกกลิ้ง สาม (ผลิตในชิงเต่า)
C. เส้นผ่าศูนย์กลางกลอง: 320 มม
ง. ความยาวลูกกลิ้ง: 600 มม
จ. ความหนาของผนังลูกกลิ้ง: ≥2 1 มม
F. วัสดุม้วน: ใช้เหล็ก 45 # และทำการชุบแข็งและความแข็งสามารถเข้าถึง RC60-65
G. การรักษาพื้นผิวลูกกลิ้ง: การรักษากระจก
H. โครงสร้างดรัม: ใช้ระบบแลกเปลี่ยนอย่างรวดเร็วแบบหลายชั้นเพื่อให้แน่ใจว่าอุณหภูมิของดรัมสม่ำเสมอและคงที่
I. ตัวกลางอุณหภูมิคงที่ของลูกกลิ้ง: น้ำอ่อนตัว
เจ ระบบควบคุมสามม้วน: ใช้การควบคุมการแปลงความถี่เพื่อให้เกิดการควบคุมความเร็วแบบซิงโครนัสและอิสระ
K. ระบบส่งกำลัง: 1.5KWx3=4.5kw. ตรวจสอบการทำงานที่ราบรื่นของลูกกลิ้งทั้งสาม
ก. ความยาวชั้นทำความเย็น: 6 เมตร
B. ลูกกลิ้ง: ทั้งหมดทำจากสแตนเลส
ค. ระยะห่างระหว่างม้วน 2 เมตรแรก: 400 มม.
D. วงเล็บมีอุปกรณ์ล้ำสมัยจำนวน 1 ชุดและมีดตัดทำจากมีดโลหะผสมคุณภาพสูง
จ. แบริ่ง: แบริ่งแบบปรับได้
| ข้อกำหนด | Ф220×600มม |
| คุณภาพของวัสดุ | ลูกกลิ้งไนไตรล์ |
| การแพร่เชื้อ | กล่องลด |
| พลัง | 2.2กิโลวัตต์ |
| ควบคุม | การควบคุมการแปลงความถี่ Wei Chuang |
| ก้าวขึ้นไปตามทาง | นิวเมติก |
| ประเภทสถานีคู่ | ประเภทพลิก |
| เส้นผ่านศูนย์กลางการกรอกลับ | 500มม |
| ข้อมูลจำเพาะ | แกนหลอดกระดาษ 3 นิ้ว |
